🧰 آموزش تعویض تسمه تایم پژو 405 (موتور TU5 یا XU7)
⚠️ نکات مهم قبل از شروع:
- حتماً موتور سرد باشد.
- از جک استاندارد و خرک ایمن استفاده کنید.
- ابزار ضروری: آچار رینگی، بکس، پولیکش، آچار بوکس ستارهای، آچار مخصوص تایمینگ (در صورت نیاز)، نشانهگذار و چراغ قوه.
✅ مراحل تعویض:
1. باز کردن لوازم جانبی:
- قطع باتری
- باز کردن فیلتر هوا، قاب تسمه تایم، شل کردن تسمه دینام
- باز کردن چرخ جلو سمت شاگرد و سینی زیر موتور (در صورت وجود)
2. تنظیم تایمینگ:
- چرخاندن میللنگ در جهت ساعتگرد تا علامت تایمینگ روی پولی میللنگ و پولی میلسوپاپ منطبق شوند.
- علامتگذاری دقیق روی چرخدندهها با ماژیک یا رنگ.
3. باز کردن تسمه تایم قدیمی:
- شل کردن هرزگرد تایم یا سفتکننده
- خارج کردن تسمه تایم با دقت (در صورت سفت بودن، با پیچگوشتی دو سر تخت کمک بگیرید)
4. نصب تسمه تایم جدید:
- جایگذاری تسمه با ترتیب زیر:
- میللنگ ➝ هرزگرد پایین ➝ میلسوپاپ ➝ پمپ آب ➝ سفتکننده
- کشش تسمه باید بین 1 تا 1.5 سانتیمتر قابل حرکت باشد.
5. چک کردن چرخش:
- دو دور میللنگ را با دست بچرخانید و مطمئن شوید علامت تایمینگ تغییر نکرده.
- در صورت انحراف، تسمه را مجدد تنظیم کنید.
6. مونتاژ مجدد:
- نصب قابها، تسمه دینام، فیلتر هوا و بستن باتری
- استارت زدن و تست عملکرد موتور (نباید صدا یا لرزش غیرعادی داشته باشد)
🧰 ابزارهای مورد نیاز:
- آچارهای بکس و رینگی
- جک و خرک ایمن
- پیچگوشتی دوسو
- چراغ قوه
- ماژیک برای علامتگذاری
- تسمه تایم جدید مناسب موتور XU7
🔧 مراحل تعویض تسمه تایم:
1. آمادهسازی:
- خودرو را در مکان صاف پارک کرده و ترمز دستی را بکشید.
- باتری را قطع کنید.
- با استفاده از جک و خرک، خودرو را بالا برده و چرخ جلو سمت شاگرد را باز کنید.
- سینی زیر موتور را باز کنید تا دسترسی به قسمت پایین موتور فراهم شود.
2. باز کردن قطعات:
- قاب تسمه تایم را باز کنید.
- تسمه دینام را شل کرده و از مسیر خود خارج کنید.
3. تنظیم تایمینگ:
- با چرخاندن میللنگ در جهت عقربههای ساعت، علامتهای تایمینگ روی پولی میللنگ و میلسوپاپ را منطبق کنید.
- با ماژیک، موقعیت فعلی چرخدندهها را علامتگذاری کنید تا در هنگام نصب تسمه جدید، راهنمایی داشته باشید.
4. خارج کردن تسمه تایم قدیمی:
- پیچ هرزگرد یا سفتکننده تسمه تایم را شل کنید.
- تسمه تایم قدیمی را با دقت از مسیر خود خارج کنید.

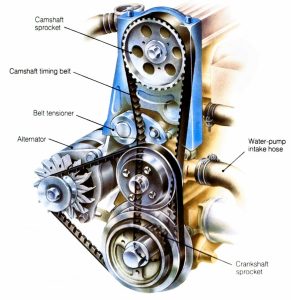

5. نصب تسمه تایم جدید:
- تسمه جدید را از مسیر زیر نصب کنید:
- پولی میللنگ → هرزگرد پایین → پمپ آب → پولی میلسوپاپ → سفتکننده
- تسمه را به گونهای نصب کنید که کشش مناسبی داشته باشد؛ نه خیلی سفت و نه خیلی شل.آپارات – سرویس اشتراک ویدیو+4اِیمِگ+4آپارات – سرویس اشتراک ویدیو+4
6. بررسی و تنظیم نهایی:
- میللنگ را دو دور کامل در جهت عقربههای ساعت بچرخانید.
- مطمئن شوید علامتهای تایمینگ همچنان منطبق هستند.
- در صورت نیاز، تنظیمات را مجدداً بررسی و اصلاح کنید.اِیمِگ
7. مونتاژ مجدد:
- قاب تسمه تایم را نصب کنید.
- تسمه دینام را در مسیر خود قرار داده و کشش آن را تنظیم کنید.
- چرخ جلو و سینی زیر موتور را نصب کنید.
- باتری را وصل کنید.
8. تست نهایی:
- موتور را روشن کرده و به صدای آن گوش دهید.
- از عدم وجود صداهای غیرعادی و عملکرد صحیح موتور اطمینان حاصل کنید.
